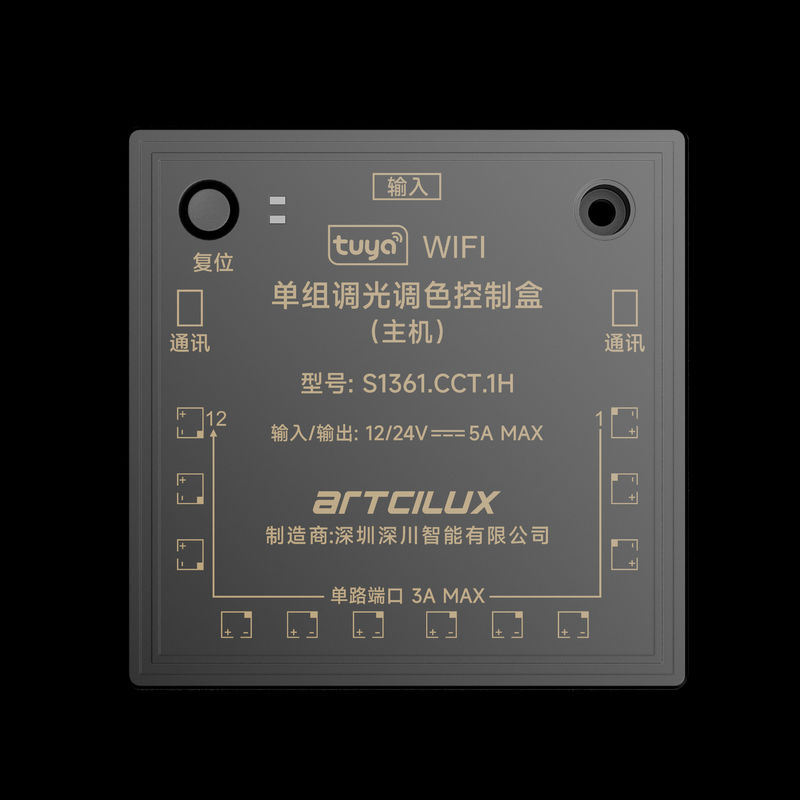

LED เครื่องรับการควบคุมไร้สาย เครื่องเปลี่ยนเซ็นเซอร์ 2.4GHz Dimming CCT Tuner Controller

(แค่คอนโทรลเลอร์โฮสต์เท่านั้นที่มีตัวชี้วัด และคอนโทรลเลอร์สแลเวนไม่มีตัวชี้วัด)

1ปุ่มรีเซ็ต: ใช้ในการใส่ตัวควบคุมเข้าสู่สภาวะการตั้งค่า หรือรีเซ็ตตัวควบคุม กดปุ่มภายใน 100ms และตัวควบคุมเข้าสู่สภาวะการตั้งค่ากดและยึดนานกว่า 5S เพื่อรีเซ็ต WIFI. กดยาวนานมากกว่า 10S, เครื่องควบคุมจะซ่อมตั้งค่า 2.4GHz ของโรงงาน, ทุกรหัสรีโมทคอนโทรลจะถูกเคลียร์, และ WiFi จะรีเซ็ต.

2ตัวชี้วัดสีฟ้า: ((S1361.CCT.2S ไม่มีตัวชี้วัดนี้) คําอธิบายของตัวชี้วัดสถานะ Wifi

การกระพริบไว (500ms) : อุปกรณ์รอการกระจายเครือข่ายด้วยคีย์เดียว

ระยะเวลานานที่ส่องส่อง (2S): อุปกรณ์รอให้ AP เชื่อมต่อกับเครือข่าย

เสมอ: อุปกรณ์ได้รับการตั้งค่าและรูเตอร์เชื่อมต่อ;

ปิด: อุปกรณ์ตั้งค่าและไม่มี router เชื่อมต่อ

3 ตัวชี้วัดสีแดงเขียว: ((S1361.CCT.2S ไม่มีตัวชี้วัดนี้)

สีเขียว: เปิดภายใน 30 วินาที หรือกดปุ่มรีเซ็ตภายใน 30 วินาที แสงสีเขียวจะสม่ําเสมอเครือข่าย; การกระจายหลังจากที่ปิดและพริบมีสัญญาณสื่อสารไร้สาย;

สีแดง: ไฟผิดปกติ, อุปกรณ์ออกอัตราการอ้วนหรือวงจรสั้น

4สายไฟเข้า: ใช้ DuPont สีแดง 2541 ทอร์มิเนลเพศชาย, สามารถใส่ใน CA03 ของเรา

5หลุมสกรูปัก: เครื่องควบคุมสามารถปักกับแผ่นด้วยสกรูที่นํามา

6พอร์ตการสื่อสาร: เชื่อมต่อคอนโทรลเลอร์โฮสต์และสล็อป หรือเชื่อมต่อปุ่มรีเซ็ทภายนอก

7ผลิต สีดํา Dupont 2541 สายท้ายหญิง, เชื่อมต่อกับสีดํา Dupont 2541 สายท้ายชาย สายท้าย monochrome ความร้อน

3.1) ระบบควบคุมทางไกลและการจัดสรรแสงเพียงชุดเดียว: กดปุ่มรีเซ็ตให้สั้นๆ แล้วอุปกรณ์จะเข้าสู่สภาพการตั้งค่าเจ้าบ้านและทาสของ S1361 จะถูกเชื่อมต่อกับแสงจากกลุ่มแรก, กลุ่มที่สอง, กลุ่มที่สาม, กลุ่มที่สี่, กลุ่มที่ห้า, การเปลี่ยนแปลงวงจรแสงเต็ม, จากนั้นกดปุ่มที่ตรงกันของรีโมทคอนโทรลล์, ไฟที่ตรงกันจะปิดสามครั้ง,นั่นก็คือ การจับคู่รหัสสําเร็จ

3.2) การควบคุมทางไกลและหลายกลุ่มของการจัดสรรแสง เช่น การควบคุมทางไกลและกลุ่มการจัดสรรที่สองและที่สามอย่างแรกทําตามขั้นตอนก่อน และการจัดกลุ่มที่สองจะประสบความสําเร็จ, จากนั้นกดปุ่มรีเซ็ตให้สั้น เพื่อเปิดกลุ่มไฟที่สาม และจากนั้นใช้รีโมทควบคุมเพื่อเปิดกลุ่มไฟที่สองในเวลานี้กลุ่มไฟที่สองและสามถูกจุด, กดกียูที่ตรงกับรีโมทคอนโทรล ไฟกลุ่มที่สองและกลุ่มที่สามจะดับไปสามครั้ง จากนั้นรีโมทคอนโทรลจะตรงกับกลุ่มที่สองและกลุ่มที่สามของไฟ

3.3) การเคลียร์รหัสรีโมทคอนโทรล: กล่องควบคุมอยู่ในสภาวะการตั้งค่า และขณะที่กดปุ่มจับคู่และเคลียร์รีโมทคอนโทรล ไฟเขียวจะส่องส่องการเคลียร์รหัสสําเร็จ.
